Полевые средства коллективной защиты от химического и биологического оружия ВС ведущих зарубежных стран (2021)

Майор Е. Калинина

Военное руководство зарубежных стран обращает повышенное внимание на возможность применения противником оружия массового поражения (ОМП). В интересах защиты от такого оружия в вооруженных силах совершенствуются средства коллективной защиты (СКЗ).

В полевых условиях используются СКЗ, создаваемые на основе быстровозводимых укрытий (БВУ). Они должны обеспечивать защиту личного состава от поражения химическим и биологическим оружием посредством:
- очистки воздуха и создания избыточного давления внутри укрытия с целью предотвращения проникновения зараженного воздуха;
- исключения заноса радиоактивной пыли (РП), отравляющих веществ (ОВ) и биологических поражающих агентов (БПА) при входе/выходе личного состава в укрытие.

В отличие от БВУ общего назначения при создании СКЗ применяются специальные материалы и конструкции, предотвращающие проникновение ОВ и БПА из окружающей среды внутрь палаток. Они также оснащаются техническими средствами и устройствами герметизации, контроля состояния воздуха внутри укрытия и снаружи, а также системой фильтровентиляции. Кроме того, современные СКЗ снабжены приборами индикации давления, которые определяют избыточное давление в вентилируемой зоне и предупреждают о неисправности системы. Энергоснабжение их аппаратуры и вспомогательных агрегатов осуществляется с использованием дизельных электрогенераторов.

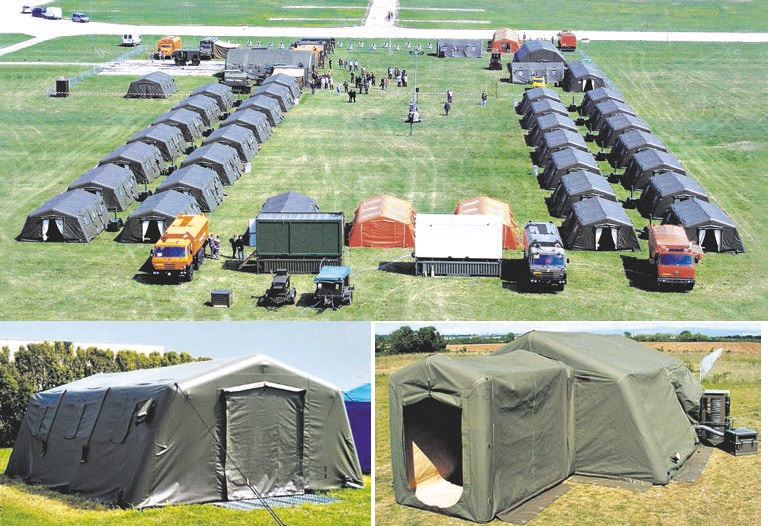

Для сокращения времени развертывания быстровозводимых укрытий и обеспечения универсальности их применения используется модульная конструкция.

БВУ в составе СКЗ могут быть интегрированы с другими объектами, например с автомобилями обеспечения, для чего используются шлюзовые соединения.

Исходя из типа конструктивного исполнения каркаса БВУ их можно разделить на металлические и пневматические.

 СКЗ на базе БВУ с металлическим каркасом. Примером такой конструкции являются комплекты американской компании "ХДТ глобал" ХСР-50 и ХСР-100 вместимостью 50 и 100 военнослужащих соответственно.

Комплект ХСР-50 включает:
- три палатки "Бейс-Икс";
- три фильтровентиляционные установки (ФВУ) FFA440;
- три тамбура-шлюза;
- три блока контроля воздуха;
- основание в виде твердого настила;
- трубопроводы, воздуховоды и вспомогательные соединения для системы фильтрации.

Дополнительное оборудование:
- отдельная палатка и средства для санитарной обработки личного состава;
- расширенный тамбур-шлюз - приборы отопления;
- средства транспортировки.

Палатка "Бейс-Икс" устанавливается на твердый настил, обеспечивающий ее гидроизоляцию снизу и устойчивость при неблагоприятных погодных условиях. Покрытие каждой палатки изготовлено из двухслойного материала.

Внешний слой защищает от осадков (дождь, снег), а внутренний обеспечивает защиту от проникновения веществ в парообразном и капельно-жидком состоянии. Конструкции палатки снабжены соединительными элементами, которые позволяют осуществить их сборку в любом сочетании без нарушения герметизации.

Компонентами системы очистки воздуха являются ФВУ FFA400 производительностью 680 м3/ч с комплектом фильтров M98.

Она создает избыточное давление внутри укрытия (относительно внешней среды) и обеспечивает достаточный воздушный поток для подачи в чистую зону (свободную от ОВ и БПА).

Панель управления включает приборы контроля и наблюдения как окружающей среды, так и состояния воздуха внутри палатки.

Каждое укрытие оснащено герметичным тамбуром-шлюзом для входа/выхода одного военнослужащего. Кроме того, допустимо применение его расширенного варианта для прохода нескольких человек с носилками.

Доставка комплекта XCP-50 к месту использования осуществляется вручную или с помощью специальных транспортных средств.

Таблица 1 Нормативы развертывания комплекта XCP-50

Время развертывания средств РХБ-защиты, с 30
Время развертывания, мин 72
Расчет для развертывания, человек 4-6

Другим примером СКЗ на базе БВУ с металлическим каркасом является АР15 европейской компании "Лосбергер".

 Его палатка рассчитана для одновременного пребывания 30 военнослужащих. Личный состав внутри нее может находиться без средств индивидуальной защиты. В состав системы очистки воздуха входит ФВУ производительностью 300 м3/ч, которая обеспечивает достаточный воздушный поток внутри конструкции. Палатка оснащена тамбуром-шлюзом для входа и выхода военнослужащих, имеющим двойные герметичные двери с целью исключения заноса военнослужащими ОВ и БПА на одежде и снаряжении.

Транспортировка укрытия AP15 осуществляется с помощью специальных погрузочно-разгрузочных средств. Монтаж палатки выполняется расчетом из пяти военнослужащих в течение 2 сут.

Пол крепится к земле кольями и может быть дополнен балластными транспортными ящиками с песком или емкостями с водой. Два комплекта AP15 могут быть соединены для формирования системы AP30, оснащенной основным и аварийным тамбурами, что позволяет вместить 60 человек.

Отличительными особенностями обладают БВУ французской компании "Утилис сас" с металлическим каркасом.

В частности, они отличаются возможностью быстрого развертывания благодаря складной раме, которая изготовлена из анодированного алюминия, что уменьшает общую массу изделия.

Штанги и механические соединительные детали тоже выполнены из анодированного алюминиевого сплава и покрыты эпоксидной краской. Люверсы, рычаги, крючки и винты изготавливаются из гальванически оцинкованной стали.

Основным покрытием палаток является материал, сделанный из полиэстера плотностью 500 г/м² с двусторонним покрытием из поливинилхлорида (ПВХ), а для повышения уровня защиты имеется дополнительный внутренний слой, выполненный из композитного материала.

Полотно покрытия БВУ, а также пол собираются при производстве изделия с помощью высокочастотной электросварки.

Напольное покрытие может состоять из твердого настила и противоскользящего слоя на нем.

Такие укрытия оснащаются ФВУ, способными обеспечить коллективную защиту личного состава в течение 72 ч, прежде чем потребуется замена фильтра.

Таблица 2 Массо-габаритные характеристики комплекта AP15

Наименование параметра Длина, м Ширина, м Высота, м
Внешние размеры 15 8 4
Внутренние размеры 13 8 2,5
Габариты тамбура-шлюза 2 1 2
Масса комплекта, кг

2553

БВУ компании "Утилис сас" изготавливаются в нескольких модификациях. Палатки серии SM производятся в четырех различных версиях в соответствии с габаритными параметрами: SM - 2,15×1,2 м; SM5 - 2,2×2,2 м; SM10 - 4,4×2,2 м; SM15 - 6,6×2,2 м. Эта серия укрытий может быть использована как соединительный элемент при интегрировании с другими помещениями, а также в качестве самостоятельного укрытия, например, как санитарная зона (душ, туалет). Монтаж палатки осуществляется расчетом из двух военнослужащих в течение 3 мин без помощи специальных инструментов. БВУ серии SM могут транспортироваться вручную.

Палатка серии ТМ оснащена дверью с шириной проема 1,8 м (может быть увеличен до 2,6 м), окном с москитной сеткой и внутренней или внешней шторкой, потолочной сеткой, отверстиями для вентиляции диаметром 350 мм с обеих сторон такого укрытия, соединительным рукавом по периметру двери для герметичного соединения и водостойким покрытием. Расчет из трех военнослужащих разворачивает палатку за 3 мин. Благодаря облегченной конструкции транспортировать можно вручную.

Площадь укрытия серии ТМ может быть различной: ТМ18 - 18 м2; ТМ36 - 36 м2 и ТМ54 - 54 м2.

Палатки обеих серий SM и ТМ рассчитаны на применение в широком диапазоне температур (от -30 до +70 °С), они способны выдерживать порывы ветра до 100 км/ч и давление снежного покрова до 90 кг/м².

Для развертывания полевых лагерей на длительный срок с размещением до батальона включительно специально разработаны укрытия серии TMV.

Устойчивость конструкции создает опорная алюминиевая рама, выдерживающая динамические нагрузки (максимальное давление снежного покрова 110 кг/м² и порывы ветра до 190 км/ч).

Трехслойное тканевое покрытие БВУ обеспечивает возможность их использования в экстремальных климатических условиях (от -32 до +49 °С).

Укрытия серии TMV представлены типовыми модулями шириной 6 или 10 м и высотой стен 2,5 или 3,5 м.

Кроме опорной рамы в состав БВУ серии TMV входят ПВХ-полотно и внутренний вкладыш - футеровка из высококачественного композиционного материала.

Благодаря многослойности конструкции расход энергии на поддержание требуемой температуры воздуха внутри укрытия снижен до минимума. Герметизация пола по боковым швам создает защиту от проникновения воды до уровня ее подъема не более 15 см. Время развертывания таких укрытий личным составом из 3 человек составляет не более 50 мин без использования специальных инструментов или погрузочно-разгрузочного оборудования.

СКЗ на базе пневмокаркасных БВУ. Компанией "Лосбергер" производятся пневмокаркасные укрытия TAG различных модификаций, в том числе для коллективной защиты личного состава от ОМП.

Материал палатки TAG NG выполнен из огнестойкой полиэфирной ткани с покрытием из поливинилхлорида. Изготовление палатки из этого материала, включая пол и крышу, происходит с помощью высокочастотной сварки, что придает таким укрытиям герметичность, прочность и долговечность. Палатки оснащены чехлом, обеспечивающим защиту от солнца.

Достоинства такого средства защиты - это возможность быстрого развертывания (4 минуты одним военнослужащим) и защита от ОМП личного состава в течение как минимум 24 ч. Благодаря модульной конструкции палатки могут быть соединены друг с другом в любом направлении с четырех сторон. Ее устойчивость и прочность, а также набор инструментов и оборудования обеспечивают эффективное использование TAG NG на местности любого типа. Небольшая масса палатки позволяет транспортировать ее вручную к месту использования.

Таким образом, обзор двух комплектов СКЗ на базе БВУ с металлическим каркасом позволяет сделать следующие выводы. Оба они пригодны в качестве СКЗ в полевых условиях, но комплект XCP-50 обладает следующими преимуществами:
- малое время развертывания (72 мин);
- возможность переноски вручную;
- защита большего количества личного состава от ОМП;
- не требует дополнительного оснащения приборами контроля состояния воздуха как внутри, так и снаружи палатки.

Однако БВУ французской компании "Утилис сас", на базе которых могут создаваться комплекты СКЗ, более мобильны. Время их развертывания значительно меньше и составляет 2-3 минуты расчетом из трех военнослужащих без помощи технических средств. Масса палаток небольшая.

Преимуществами СКЗ на базе БВУ с металлическим каркасом остаются высокая ветроустойчивость и сопротивление давлению снежного покрова, а также возможность использования в экстремальных погодных условиях. Кроме этого, благодаря складному каркасу, облегченному за счет применения в конструкции анодированного алюминия, возросла скорость развертывания БВУ и возможность сборки и транспортировки вручную.

Преимущество СКЗ на базе пневмо-каркасных БВУ - небольшая масса палаток и малое время развертывания.

Их недостатками являются: развертывание только с помощью дополнительного оборудования, невысокая устойчивость к порывам ветра и давлению снежного покрова, ограничения по использованию при низких температурах.

Модульность БВУ с различным конструктивным исполнением каркаса обеспечивает универсальность и возможность соединения без ограничения по количеству палаток и направлению.

Таблица 3 Основные габаритные характеристики семейства палаток TAG NG
Наименование параметра NBC 15 NBC 29 NBC 42 NBC 56
Площадь, м2 15 29 42 56
Масса, кг 125 205 285 365
Д×Ш×В, м 2,75×5,6×2,8 5,15×5,6×2,8 7,55×5,6×2,8 9,95×5,6×2,8

Таким образом, средства коллективной защиты ВС ведущих зарубежных стран на базе быстровозводимых укрытий в целом способны защитить личный состав в условиях применения ОМП, а также пригодны для решения специальных задач на зараженной местности. В настоящее время проводятся мероприятия, направленные на сокращение времени для развертывания таких укрытий за счет уменьшения общей массы CКЗ в походном положении, что позволяет доставлять их к месту использования военнослужащими штатных подразделений после выгрузки из транспорта, применения средств малой механизации, а также использования универсальных компонентов для сборки каркаса укрытия.

Зарубежное военное обозрение. - 2021. - №6. - С. 46-51
